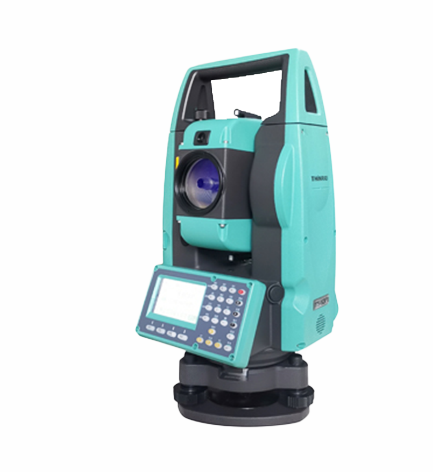

全站儀簡介

---

　　全站儀結合了電子經緯儀、光電測距模塊(EDM)及微處理器，是集水平角、垂直角、距離(斜距、平距)、高差測量功能于一體的測繪儀器系統。廣泛用于地上大型建筑和地下隧道施工等精密工程測量或變形監測領域。

　　經緯儀用于測量?jī)牲c(diǎn)之間的水平和垂直角度。EDM 測量?jī)牲c(diǎn)之間的斜坡距離，并據此計算出兩點之間水平和垂直距離，EDM測量模式分為目標棱鏡模式以及免棱鏡模式，棱鏡模式測距更長、精度更高且不依賴目標反射率。

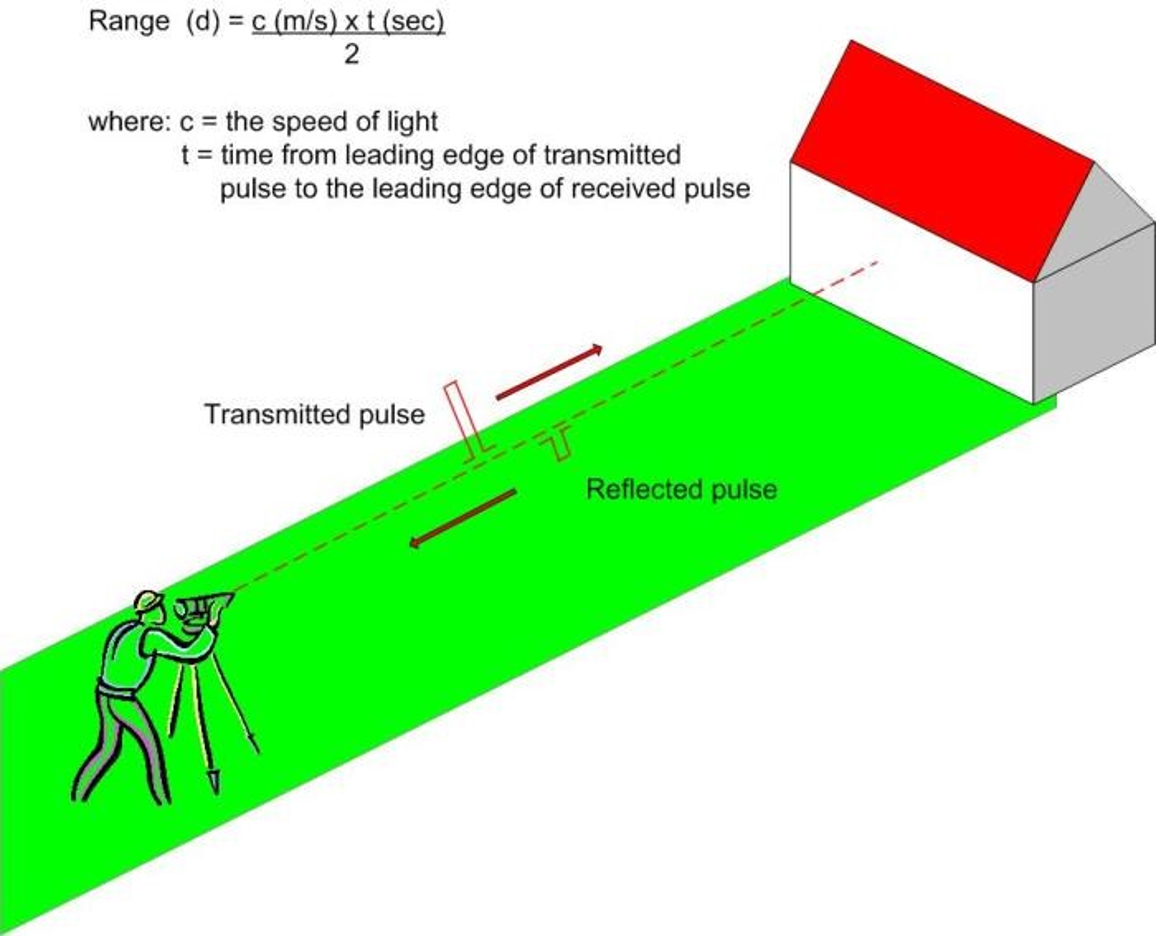

全站儀——脈沖飛行測距原理

---

　　測距模塊功能基于TOF通過向目標發射脈沖激光，經目標反射后，由探測器接收。通過計時器獲得發射脈沖與接收脈沖之間的往返時間差Δt以及光速c，計算出目標的距離D。

　　脈沖飛行時間(TOF)測量是一種主動測量模式，儀器會發射自己的光源，不依賴于外部能量源(例如太陽)，可以實現弱光環境下測量。

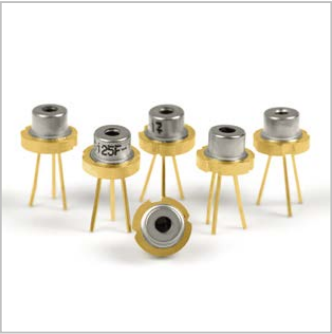

推薦型號

---
